Jak vybrat správný měřicí objem pro 3D skenování
Při výběru 3D skeneru nebo měření konkrétní součásti se v metrologické laboratoři často naráží na klíčovou otázku: jak velký měřicí objem skeneru vlastně potřebujeme?
Řada techniků má tendenci volit co největší objem, aby na jeden snímek zabrali co největší plochu a ušetřili práci i čas. To ale v praxi často vede k nekonzistentním výsledkům a ztrátě jemných detailů. Při optickém 3D skenování se vždy rozhoduje o kompromisu mezi velikostí zorného pole a dosažitelným rozlišením.
V tomto článku ukážeme, podle čeho správný měřicí objem zvolit, jaký vliv na pracovní postupy má jeho velikost a jak nastavit metodiku, abyste ze skeneru dostali maximum.
Proč na velikosti měřicího objemu závisí vše ostatní
Měřicí objem 3D skeneru (často označovaný jako Volume nebo Field of View – FOV) definuje trojrozměrný prostor, který je optický skener schopný zachytit na jeden snímek.

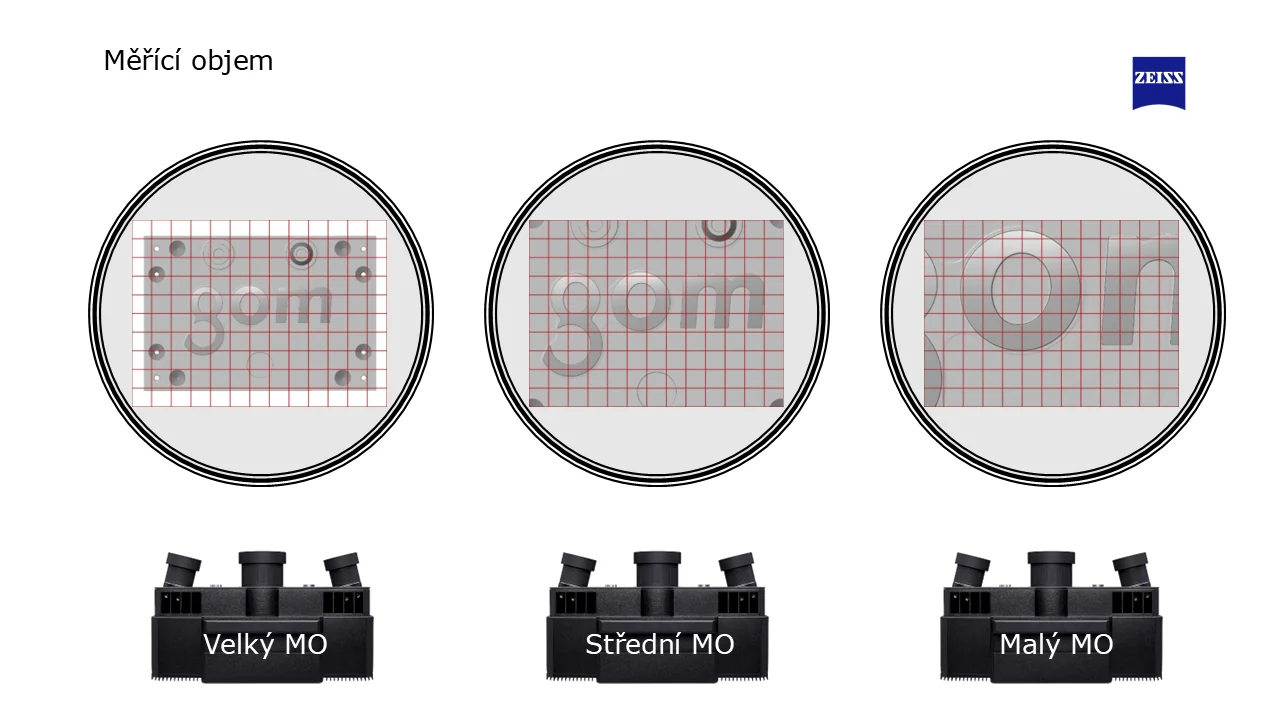

U většiny optických systémů má senzor kamer pevně dané rozlišení (např. 8 Mpx, 16 Mpx). Pokud toto rozlišení rozprostřete na malou plochu, získáte extrémně vysokou hustotu bodů a detail skenovaného dílu. Jestliže stejné rozlišení aplikujete na velkou plochu, hustota bodů i detail klesnou.
Základní fyzikální úměra u optického 3D skenování

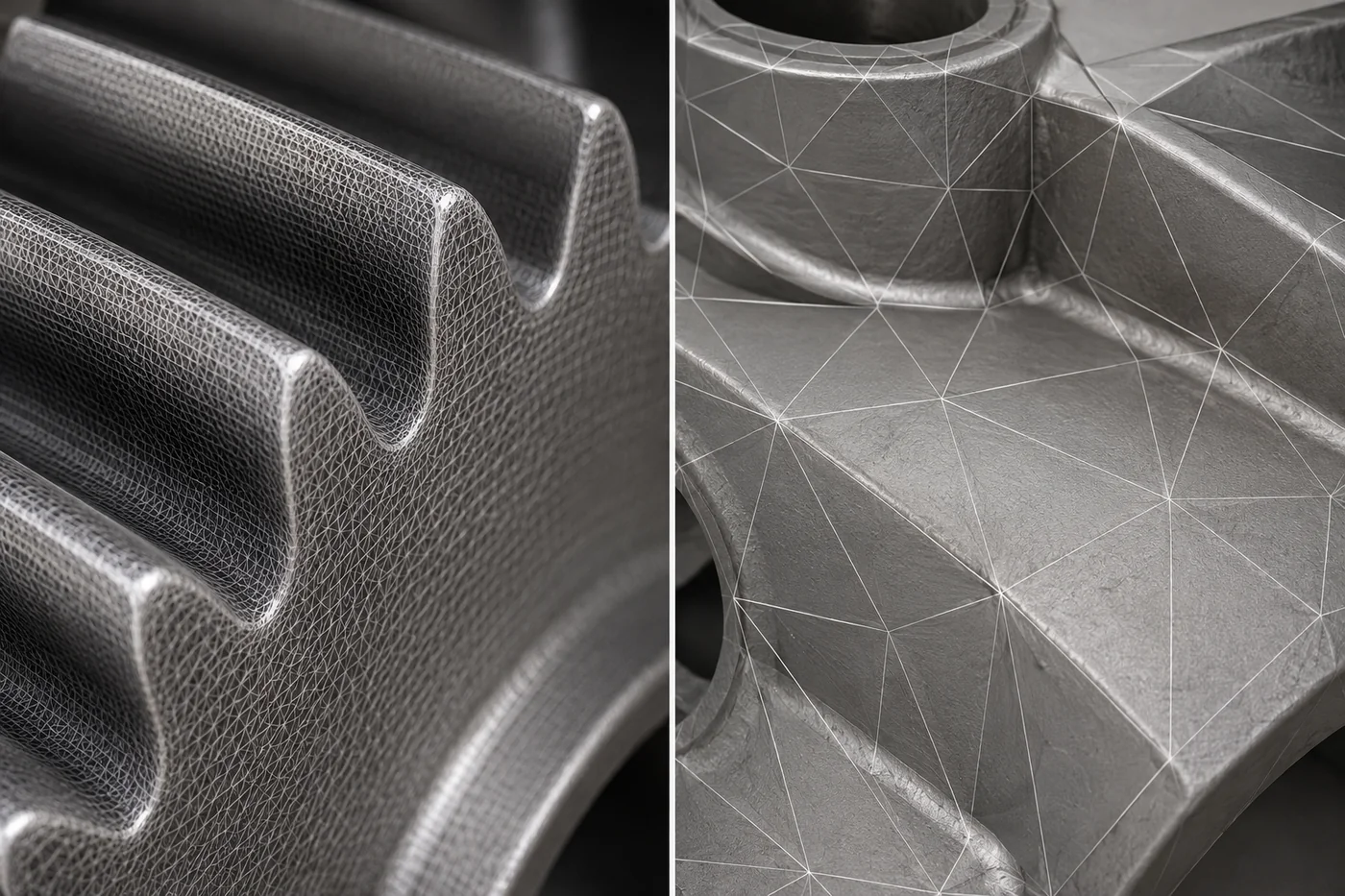

- Malý měřicí objem: vyšší detail a rozlišení (menší rozteč bodů), menší pracovní vzdálenost, více snímků pro složení celkového obrazu.
- Velký měřicí objem: rychlejší skenování velkých ploch, méně snímků, nižší rozlišení detailů, rádiusů, ostrých hran či jemného gravírování.
Pokud při měření nastavíme špatný objem, technici budou bojovat buď s neustálým napojováním desítek snímků u velkých dílů (více času a frustrace), nebo naopak neodhalí rozměrové odchylky na drobných tvarových prvcích u menších dílů.
Jaký objem zvolit podle typu dílu a aplikace
V praxi je ideální rozdělit skenované součásti podle jejich charakteru a požadovaného detailu:
- Malý objem (cca 100 × 75 × 75 mm): určený zejména pro vysoké detaily, konektory a jemnou elektroniku. Typickými díly jsou lisované kontakty, malé plastové výlisky, zubní náhrady, lékařské implantáty.
- Střední objem (cca 300 × 220 × 220 mm): ideální pro univerzální dílenskou metrologii a běžné rozměrové kontroly plastových krytů, menších odlitků, obrobených kovových dílů nebo měřicích přípravků.
- Velký objem (800 × 600 × 600 mm a více): vhodný pro rozměrné sestavy, velké nářadí nebo karosářské díly. Používá se pro skenování lisovacích nástrojů, nárazníků, svarových sestav či bloků motorů.
U rozsáhlého skenování nadměrných sestav (např. v energetice nebo těžkém strojírenství) bývá často nezbytné kombinovat optický skener s fotogrammetrií, která zajistí přesnou síť referenčních bodů na velké ploše.
3 hlavní chyby při volbě měřicího objemu
1. Snaha změřit malý detail velkým objemem
Pokud na skeneru zkalibrujete kamery s velkým objemem (např. 700 mm) a snažíte se naměřit vnitřní sražení malého otvoru, optika tento detail nezachytí. Na polygonální síti (meshi) vznikne zaoblení bez přesné geometrie, což může při nepozorné kontrole vést k falešným odchylkám při vyhodnocení.
2. Skenování velkých celků pouze malým objemem
Pokud díl skenujeme pouze malým objemem bez návaznosti na globální souřadný systém, vzniká riziko postupné akumulace chyby při napasování jednotlivých snímků. Snímky se skládají přes referenční body umístěné na díle, popřípadě přes geometrii dílu. Na metr délky tak může vzniknout deformace a poslední snímek se s prvním nespojí. Tento problém sice může vyřešit fotogrammetrie, ale takové skenování bývá časově velmi náročné.

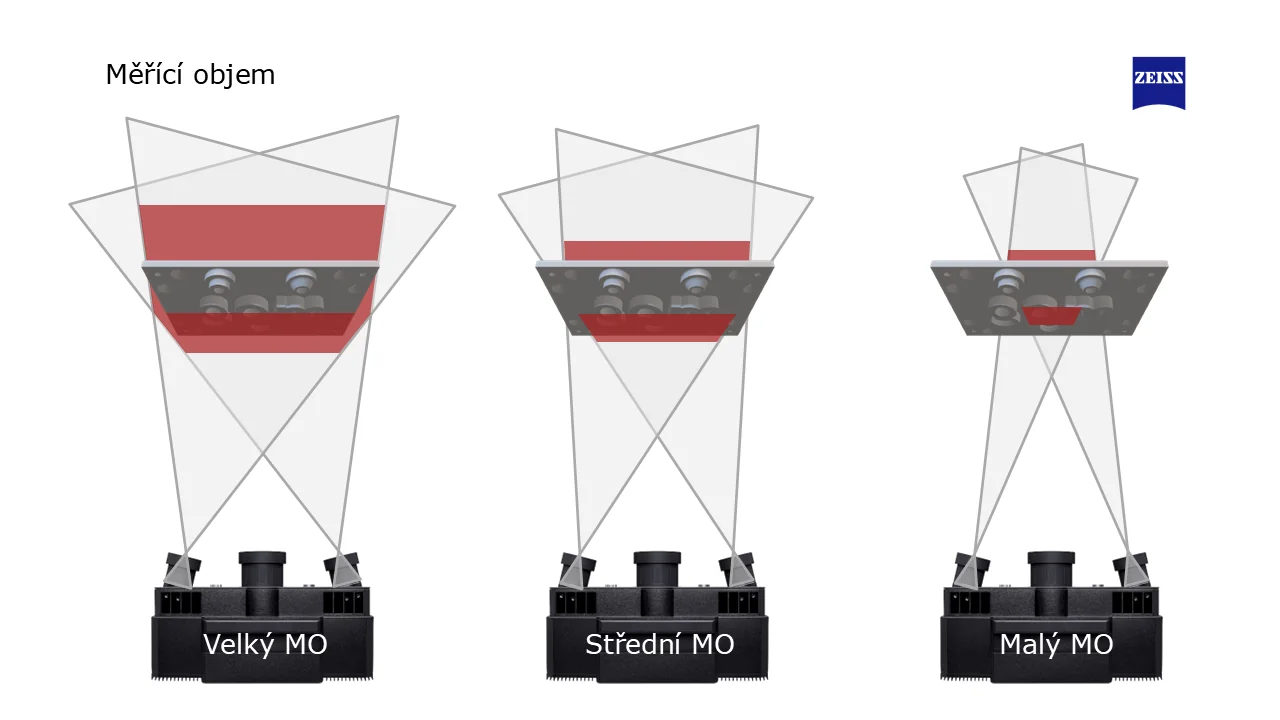

3. Opomíjení hloubky ostrosti
Měřicí objem není jen 2D plocha, ale 3D prostor. Čím menší měřicí objem použijete, tím je zpravidla menší i jeho hloubka ostrosti. U členitých a hlubokých dílů tak musíte se skenerem neustále měnit pracovní vzdálenost, což bez jasné metodiky vede k prodloužení času měření.
Správná metodika pro měřicí laboratoř
Pokud v laboratoři řešíte různorodé díly, neexistuje univerzální nastavení. Správný postup spočívá v kombinaci vhodného vybavení a jasných postupů při měření:
- Výměna objektivů měřicího objemu: moderní optické 3D skenery umožňují změnu měřicího objemu přenastavením kamer nebo výměnou objektivů na jedné měřicí hlavě. Pro techniky je klíčové mít přesně definováno, pro jaký typ dílů se volí jaký objem.
- Kombinace objemů u jednoho dílu: u složitých sestav je osvědčenou praxí změřit celkovou geometrii a ustavení velkým objemem (případně použít fotogrammetrii) a oblasti s detailem doskenovat menším objemem.
- Kalibrace: změna měřicího objemu vždy vyžaduje novou kalibraci optické hlavy pomocí kalibrační desky, popřípadě kalibračního kříže. Je třeba zajistit temperaci kalibrační desky na laboratorní teplotu, je-li skladována v jiné místnosti.
Shrnutí
Správně zvolený měřicí objem skeneru je základ pro opakovatelné a spolehlivé výsledky. Optické 3D skenování nabízí obrovskou flexibilitu, ale jen tehdy, když je metodika měření přizpůsobena požadavkům na přesnost a výkresovým tolerancím daného dílu. U rozsáhlého průmyslového skenování vždy zvažte kombinaci metod.
Pokud chcete v metrologické laboratoři zkrátit časy skenování a zamezit chybám techniků, začněte revizí používaných objemů u opakovaných měření. Správná volba zorného pole ušetří desítky minut při samotném měření i při následném vyhodnocení dat.
