Co je ARAMIS 3D Camera

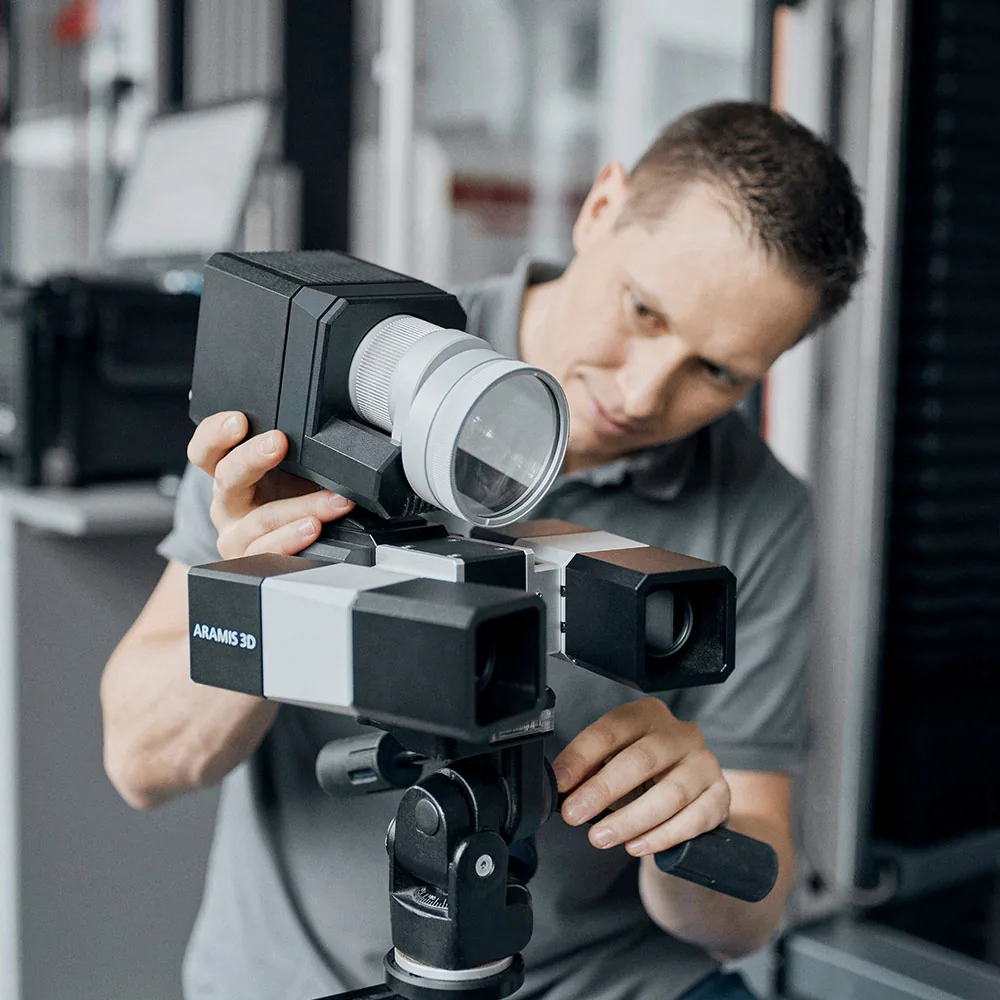

ARAMIS 3D Camera je kompaktní stereo senzor – dvě kamery s vysokým rozlišením a zdroj modrého světla v jednom pevném těle. Během zatěžování snímá povrch vzorku nebo dílu a z obrazů metodou digitální korelace obrazu (DIC) počítá, jak se každý bod povrchu posouvá a jak se materiál přetváří – ve 3D a v čase.
Slouží všude tam, kde potřebujete vědět, jak se součást skutečně chová pod zatížením: při tahových a ohybových zkouškách materiálů, zkouškách tuhosti a únavy, crash testech nebo při ověřování výpočtů MKP. Nahrazuje tenzometry, extenzometry a snímače posunutí – a místo několika bodových hodnot dává plné pole výsledků.
- konstrukce odolná pro provoz ve zkušebně i ve výrobě
- vysoké rozlišení i u rychlých dějů
- připravený k měření hned po vybalení
- kratší příprava každé zkoušky
- optický extenzometr i tenzometr v jednom zařízení
Proč ARAMIS 3D Camera
Měří hned po vybalení
Pevné tělo senzoru drží kamery v neměnné poloze, takže kalibrace vydrží déle i v náročném provozu. Rám kamer se dá vyměnit a objektivy přicházejí z výroby nastavené a certifikované – změna měřicího objemu je otázkou minut.
Detail i u rychlých zkoušek
Kamery s vysokým rozlišením dávají hustou síť měřicích bodů, díky které zachytíte drobná přetvoření i lokální špičky na velké ploše. Varianta SRX nahrává 335 snímků za sekundu v plném rozlišení, takže ani rychlý děj nepřijde o detail.

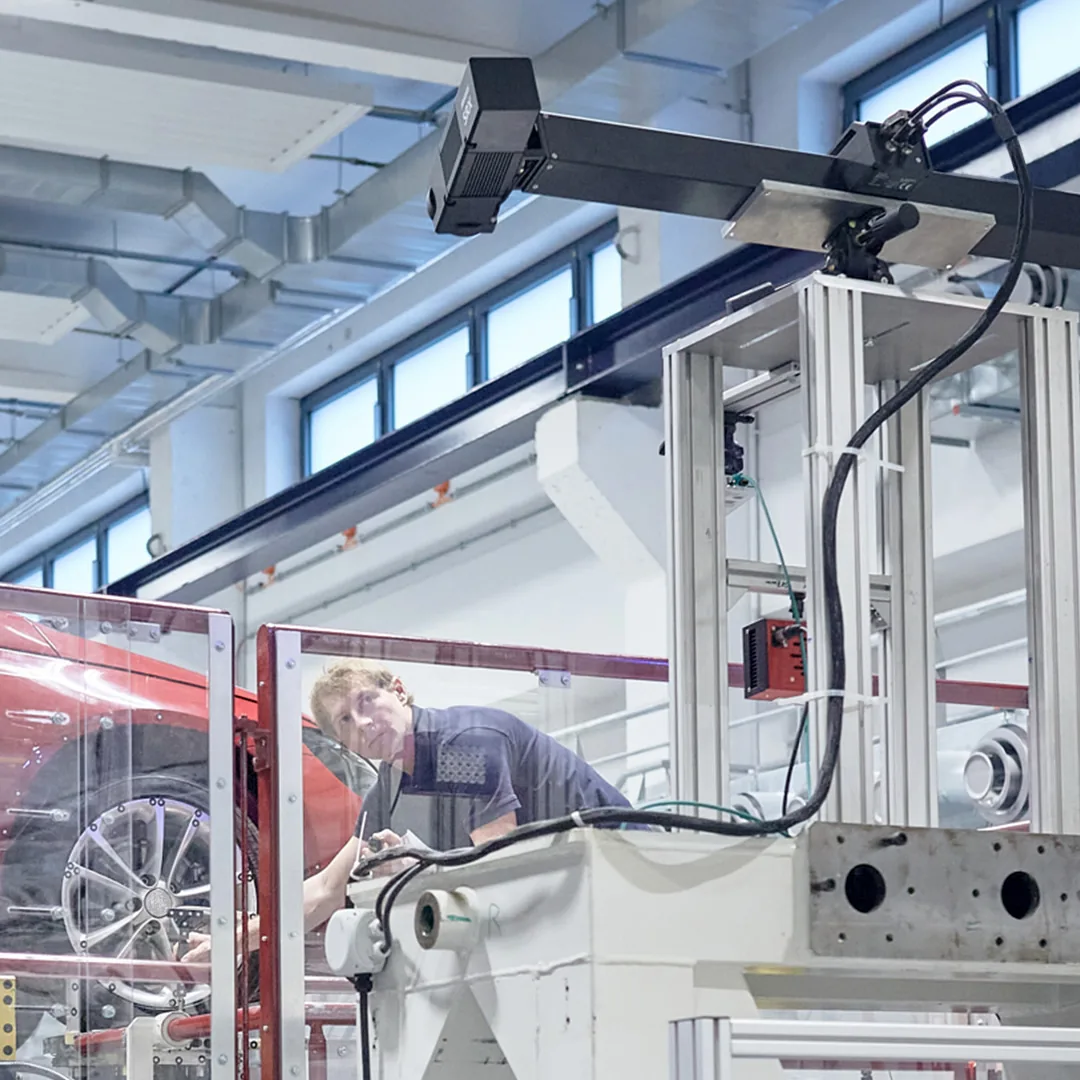

Zapadne do vaší zkušebny
Řídicí jednotka ARAMIS propojí senzor se softwarem a zároveň nahrává signály ze zkušebního stroje – sílu, teplotu či napětí. Časovou shodu všech zařízení hlídá protokol PTPv2, takže optická data přesně sedí se záznamem zkoušky.
Systémy ARAMIS 3D Camera
Rozlišení kamer
Snímkování – 12M
Snímkování – SRX (plné rozl.)
Snímkování – SRX (1/6 obrazu)
Řada ARAMIS 3D Camera má dvě varianty. Model 12M nahrává až 25 snímků za sekundu v plném rozlišení a hodí se na pomalé, kvazistatické zkoušky. Pro rychlejší děje je určen ARAMIS SRX s vlastní pamětí v kameře, který v plném rozlišení zvládne až 335 snímků za sekundu.

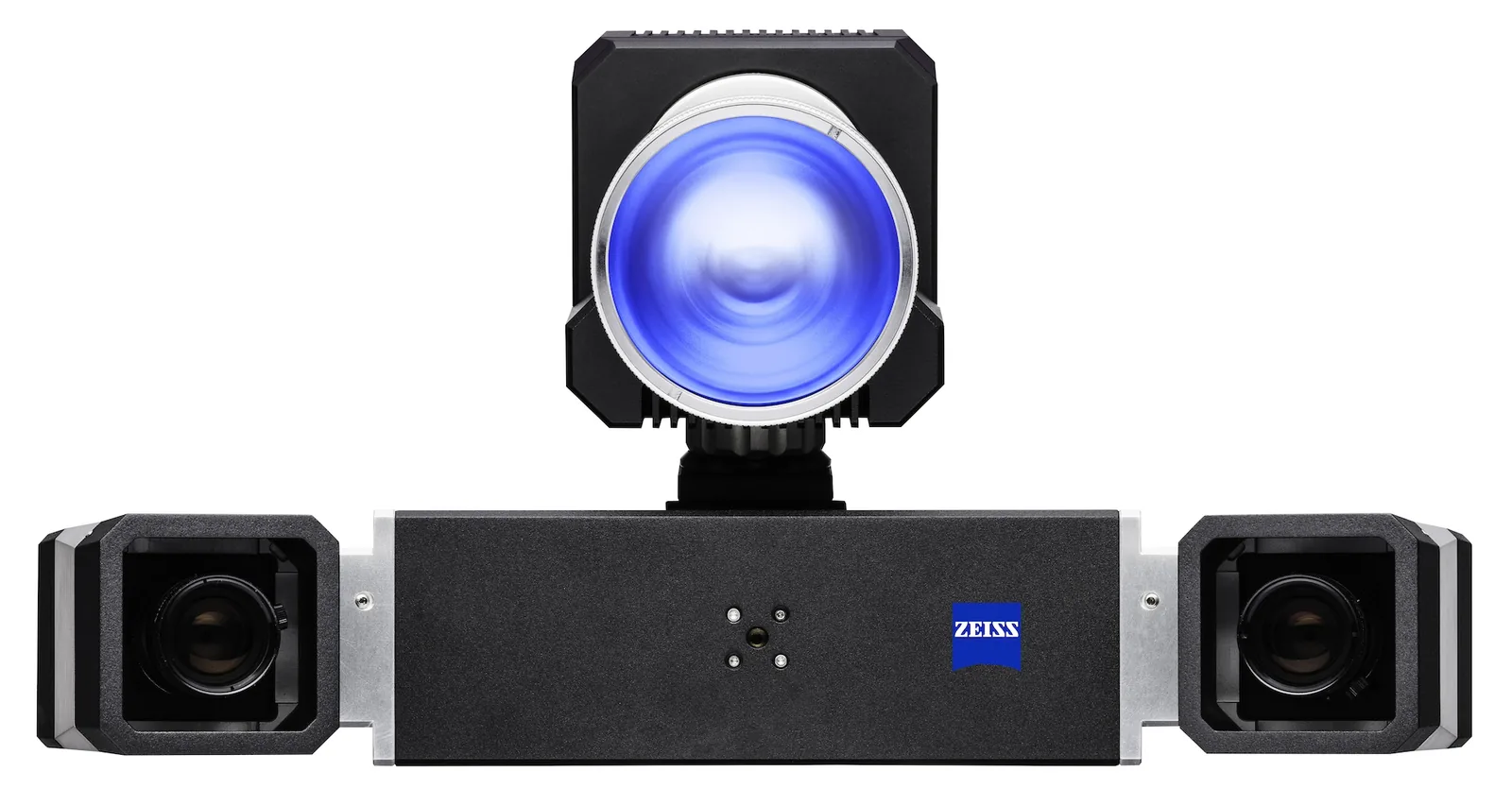

ARAMIS 3D Camera 12M
Univerzální senzor s rozlišením 12 Mpx pro kvazistatické zkoušky – od malých materiálových vzorků po rozměrné konstrukce. Typicky slouží k určení materiálových charakteristik nebo k vyhodnocení ohybových zkoušek, například leteckých křídel.

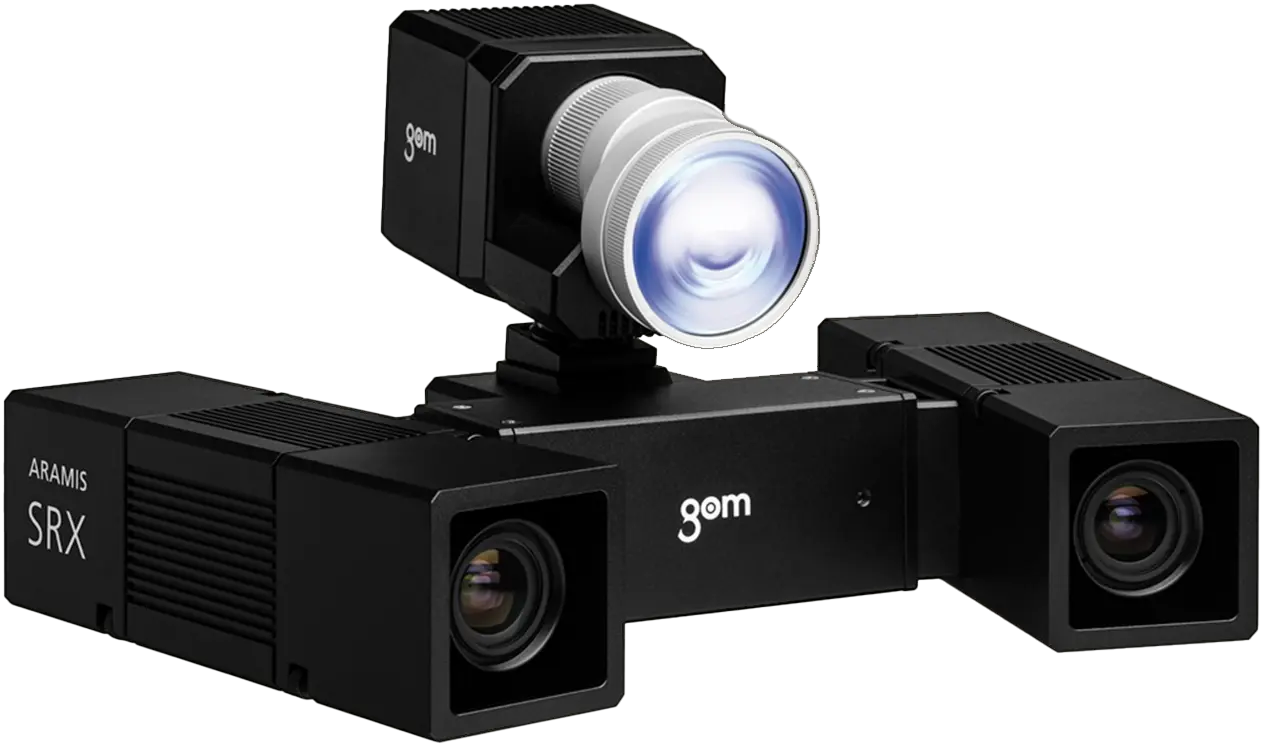

ARAMIS SRX

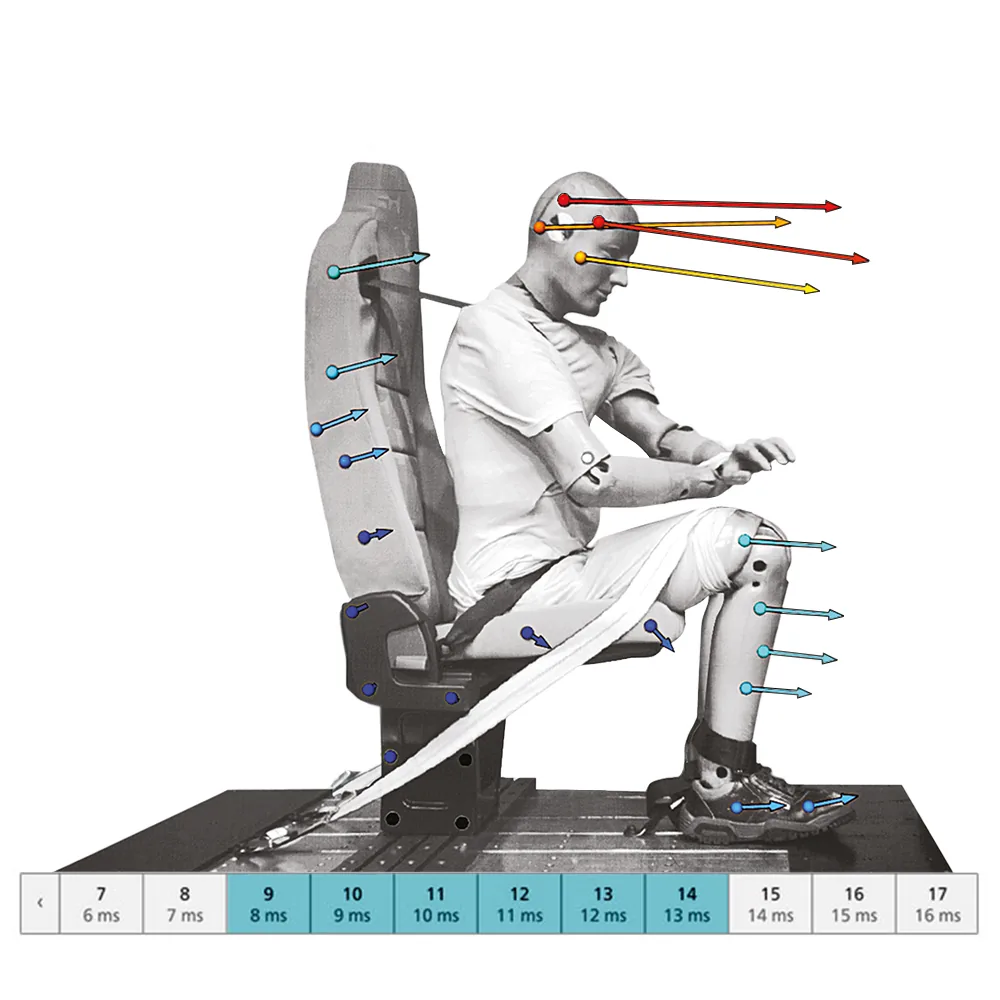

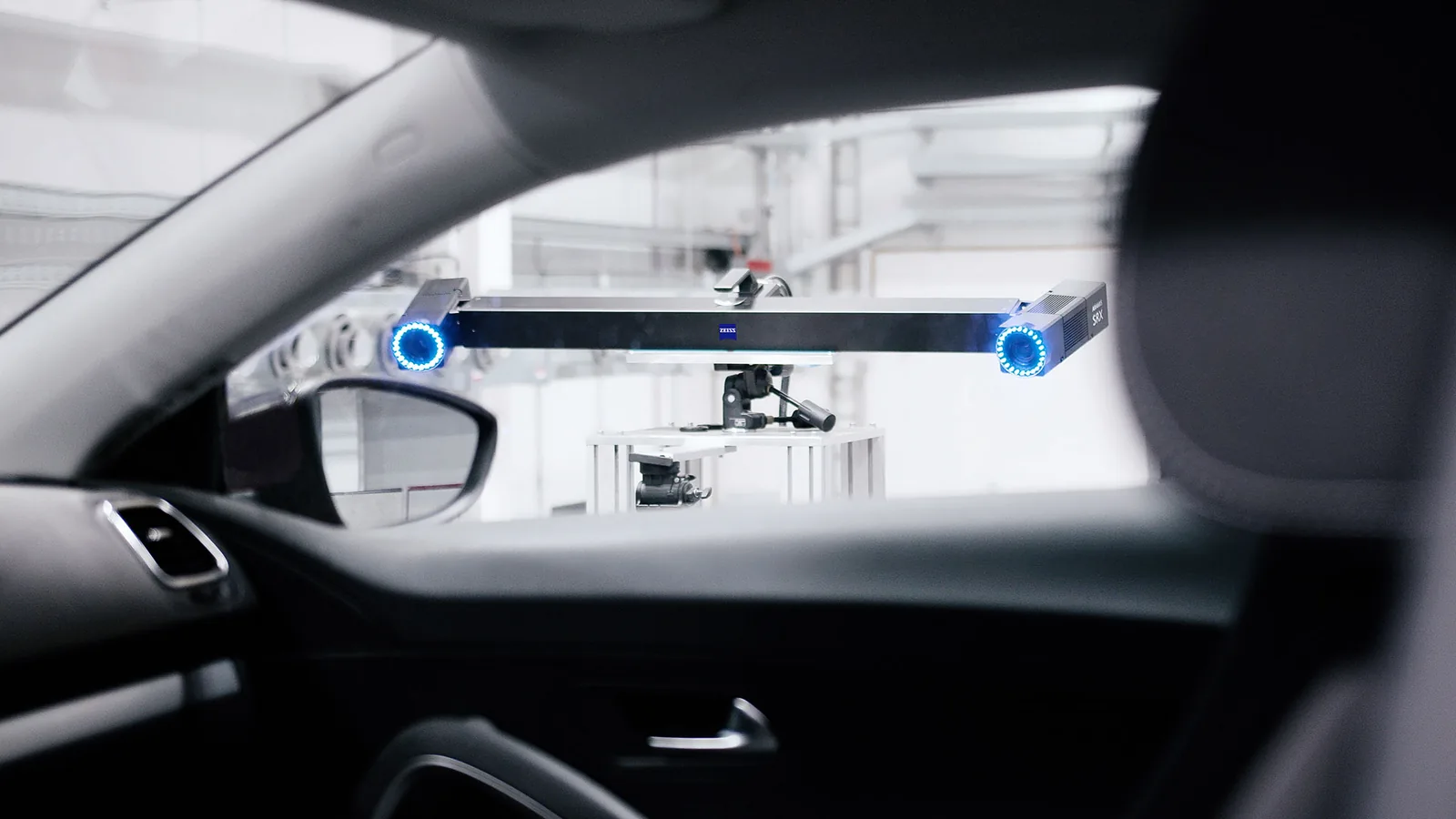

Rychlá varianta pro zkoušky, kde potřebujete jemné časové rozlišení i lokální detail. Při 335 fps v plném rozlišení měří posunutí, rotace, rychlosti a zrychlení při nárazových testech. Úzkopásmové modré světlo potlačí okolní osvětlení a krátké expozice pokryjí plochy od 10 × 10 mm do 5 × 5 m.
Technické porovnání
| ARAMIS 3D Camera 12M | ARAMIS SRX | |
|---|---|---|
| Rozlišení kamery | 4096 × 3000 px | 4096 × 3068 px |
| Snímkování – plné rozlišení | 25 fps (4096 × 3000 px) | 335 fps (4096 × 3068 px, interní RAM kamery 8 GB) |
| Snímkování – výřez / nižší rozlišení | 43 fps (5M, 2496 × 2096 px) 75 fps (1/3 snímku, 4096 × 1000 px) 100 fps (nižší rozlišení, binning) 150 fps (1/6 snímku, 4096 × 500 px) | 500 fps (2/3 snímku, 4096 × 2000 px) 1000 fps (1/3 snímku, 4096 × 1000 px) 2000 fps (1/6 snímku, 4096 × 480 px) 1000 fps (HD, 1920 × 1000 px) |
| Snímkování – ukládání do RAM počítače (notebooku) | – | 75 (50) fps plné rozlišení 115 (78) fps 2/3 snímku 230 (156) fps 1/3 snímku 480 (325) fps 1/6 snímku 490 (333) fps HD |
| Měřicí objem (d × š) | 35 × 25 mm až 5000 × 4000 mm | 70 × 50 mm až 5100 × 4200 mm |
| Vhodné pro | kvazistatické zkoušky vzorků i velkých dílů | rychlé a nárazové děje, lokální efekty |

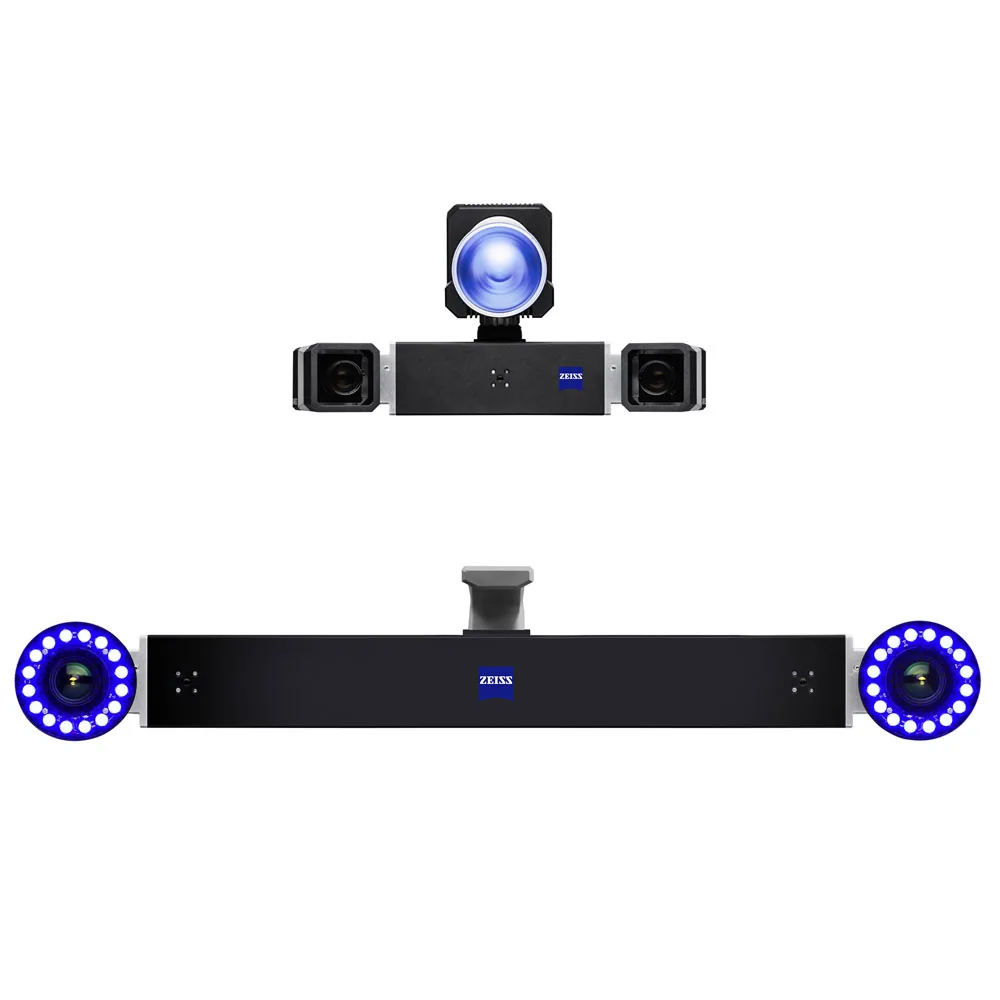

Konfigurace podle zkoušky
Sestavu volíme podle velikosti měřené plochy a charakteru zkoušky – na malé vzorky projektor, na metrové konstrukce sledovací body. K tomu lze přidat dotykovou sondu, další senzory nebo propojení se zkušebním strojem.
Sledovací body pro velké plochy
Referenční značky a dva světelné zdroje pokryjí plochu až 5 × 5 m. Hodí se na bodové sledování posunů, rotací, rychlostí a zrychlení – a díky expozicím v řádu mikrosekund i na vysokorychlostní zkoušky.
Projektor pro menší plochy
Pro plochy do 500 × 500 mm slouží světelný projektor s modrým světlem. Velikost osvětleného pole se nastaví rychle, měření je stabilní i v různě osvětlených zkušebnách.
Dotyková sonda
Když kamery na nějaké místo nedohlédnou, pomůže sonda sledovaná systémem ARAMIS. Dotykem zaměří body, roviny, přímky nebo středy otvorů a spojí je s plošným měřením.
Řídicí jednotka ARAMIS
Srdce integrace do zkušebny: umožní naprogramovat vlastní průběh měření, obsluhovat více senzorů najednou a ukládat externí signály (síla, teplota, elektrické napětí) synchronně se snímky.
Více senzorů najednou
Několik senzorů ARAMIS může snímat díl současně z různých stran a s různým měřicím polem. Všechna data se vyhodnotí společně v jednom souřadném systému.
Doložená přesnost
Senzor projde při dodání přejímkou podle VDI/VDE 2634-1 a 2626. K dodávce patří přejímací certifikát, certifikát DAkkS k optickému měřítku a popis celého postupu.

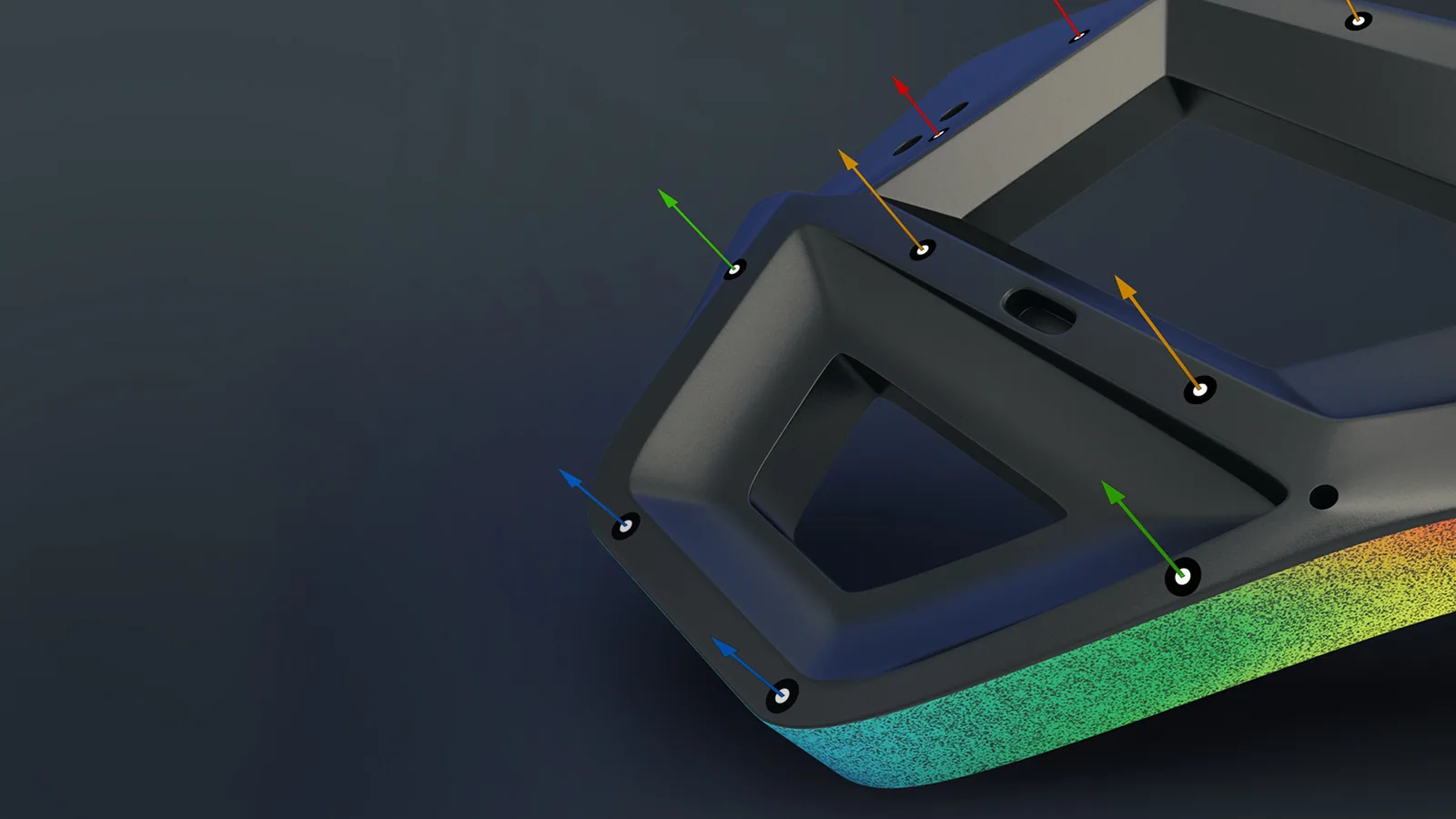

Software ZEISS INSPECT Correlate
Ke každému systému ARAMIS patří software ZEISS INSPECT Correlate – od záznamu přes vyhodnocení až po protokol, bez přepisování dat mezi programy. Pomocí korelace obrazu a sledování bodů z něj dostanete přetvoření, posunutí, rychlosti i zrychlení povrchu s vysokou přesností.
Výpočty MKP z programů ABAQUS, PAM-STAMP, LS-DYNA, ANSYS nebo AutoForm lze načíst a přímo porovnat s měřením. Výsledky se dají sledovat živě už během zkoušky nebo posílat do dalších programů přes ethernet (SCPI) – praktické hlavně u dlouhých únavových testů.
Kde se ARAMIS 3D Camera používá

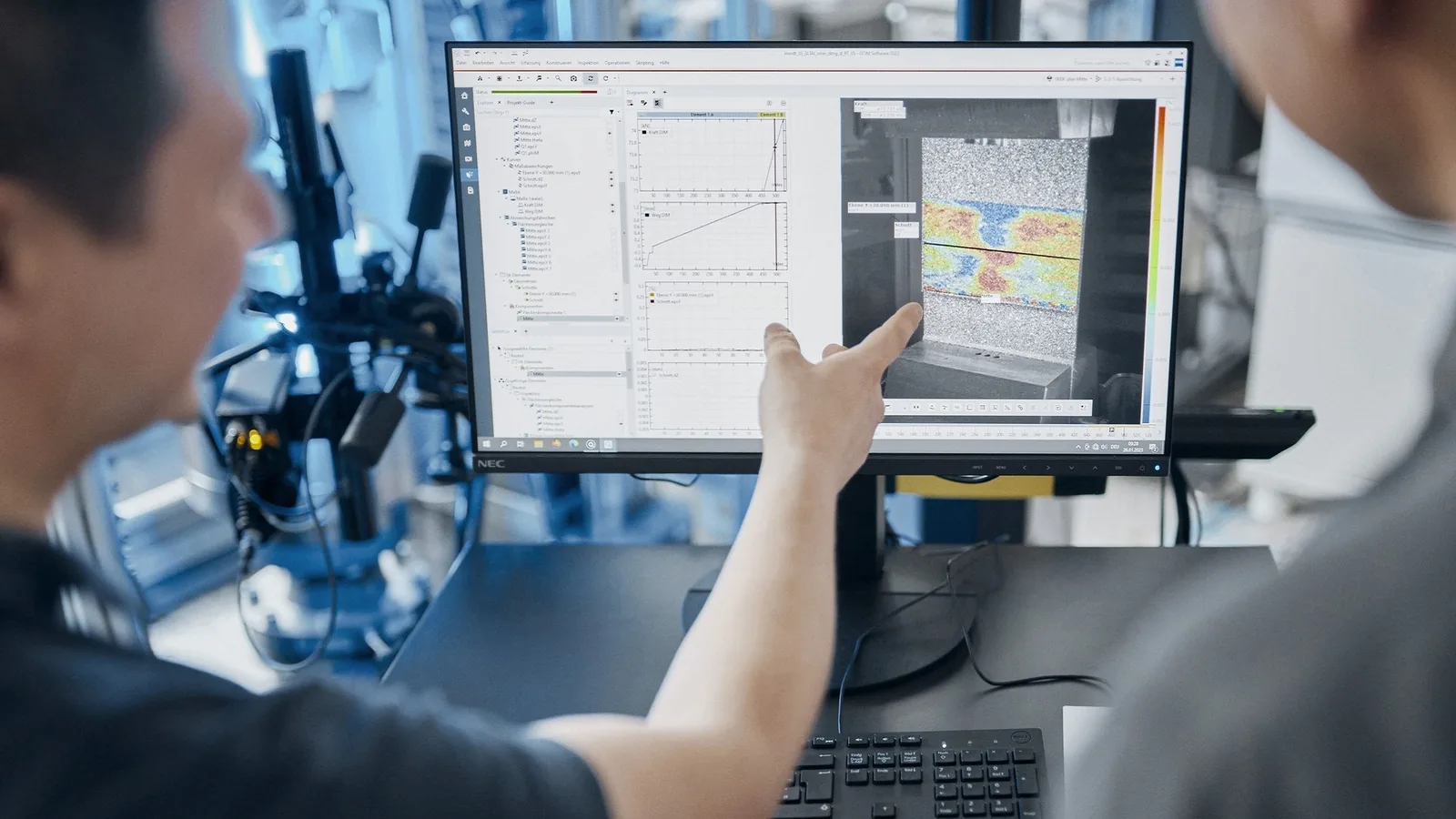

Materiálové zkoušky
Plošné měření zpřesní materiálové parametry i jejich vyhodnocení – například křivky mezního přetvoření (FLC). Bezkontaktní měření s vysokým rozlišením umožňuje i zkoušky, kde by klasický snímač nešel použít: tah, tlak, smyk, tříbodový ohyb, vysoké rychlosti a teploty.

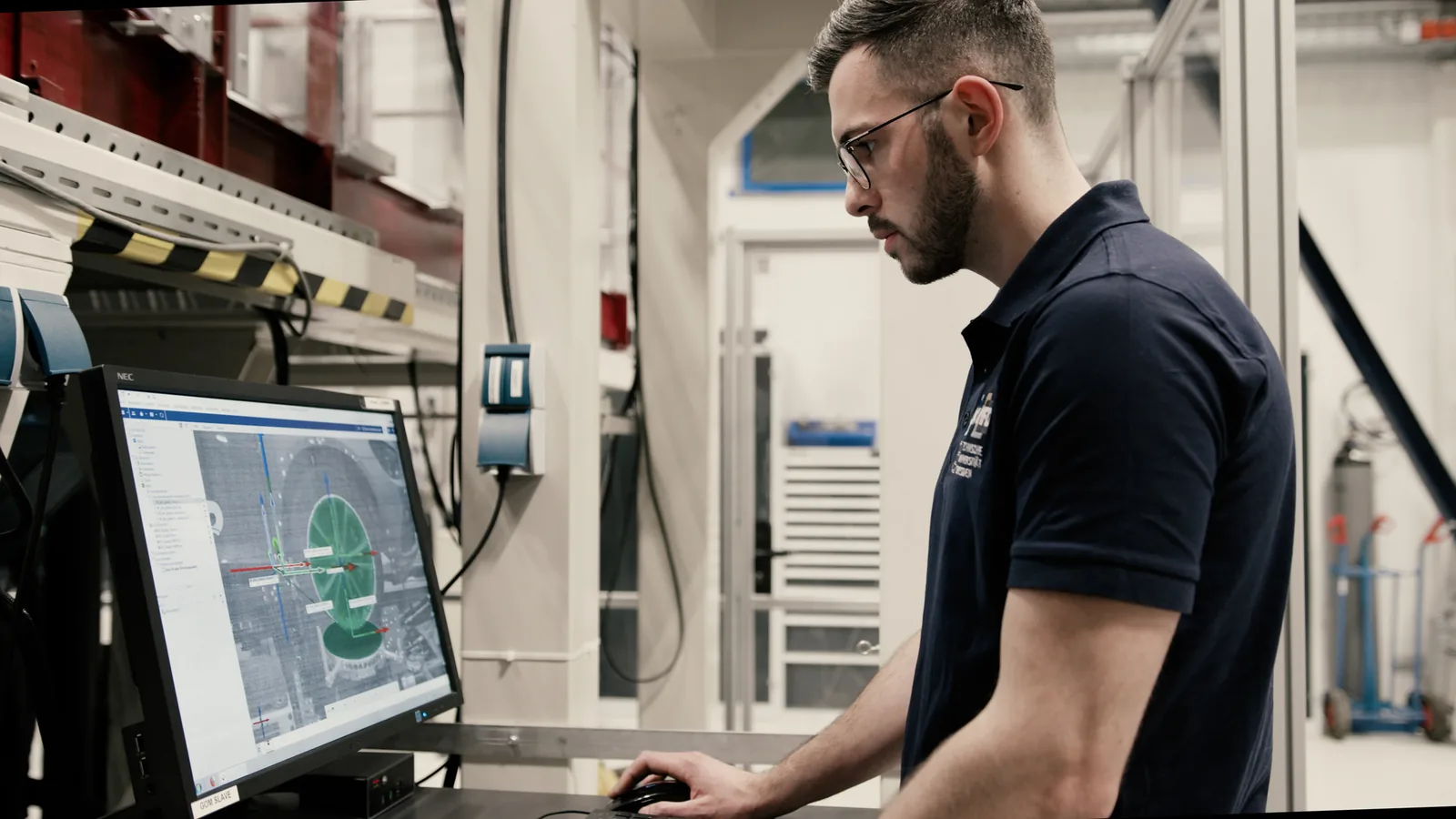

Prototypy a konstrukční díly
Zkoušky tuhosti, vibrací, únavy i crash testy. Z výsledků vychází odhad životnosti, dovolené zatížení i úpravy geometrie. Senzor zachytí skutečný tvar dílu při zatížení včetně nelineárního chování, takže ho porovnáte rovnou s modelem MKP.
Ověření simulací
Měření dodá simulaci to, co jinak jen odhadujete: materiálové vlastnosti, skutečné deformace i okrajové podmínky zkoušky. Stejná data pak poslouží k porovnání a doladění výpočtového modelu.
Odvětví

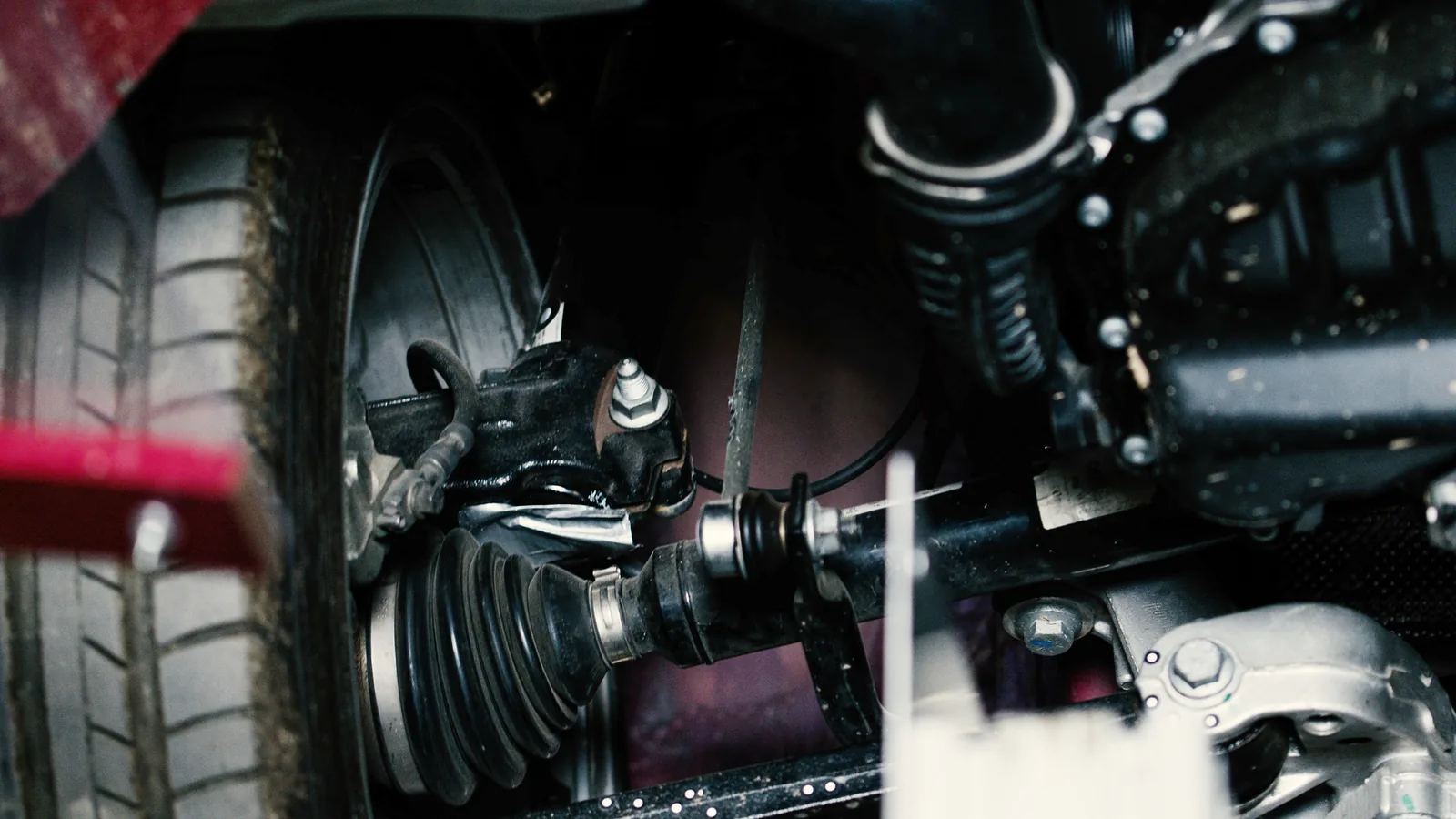

Automobilový průmysl
Od klasického vývoje vozidel přes lehké konstrukce po e-mobilitu – 3D data pomáhají výrobcům i dodavatelům prokázat bezpečnost, funkci a životnost dílů.

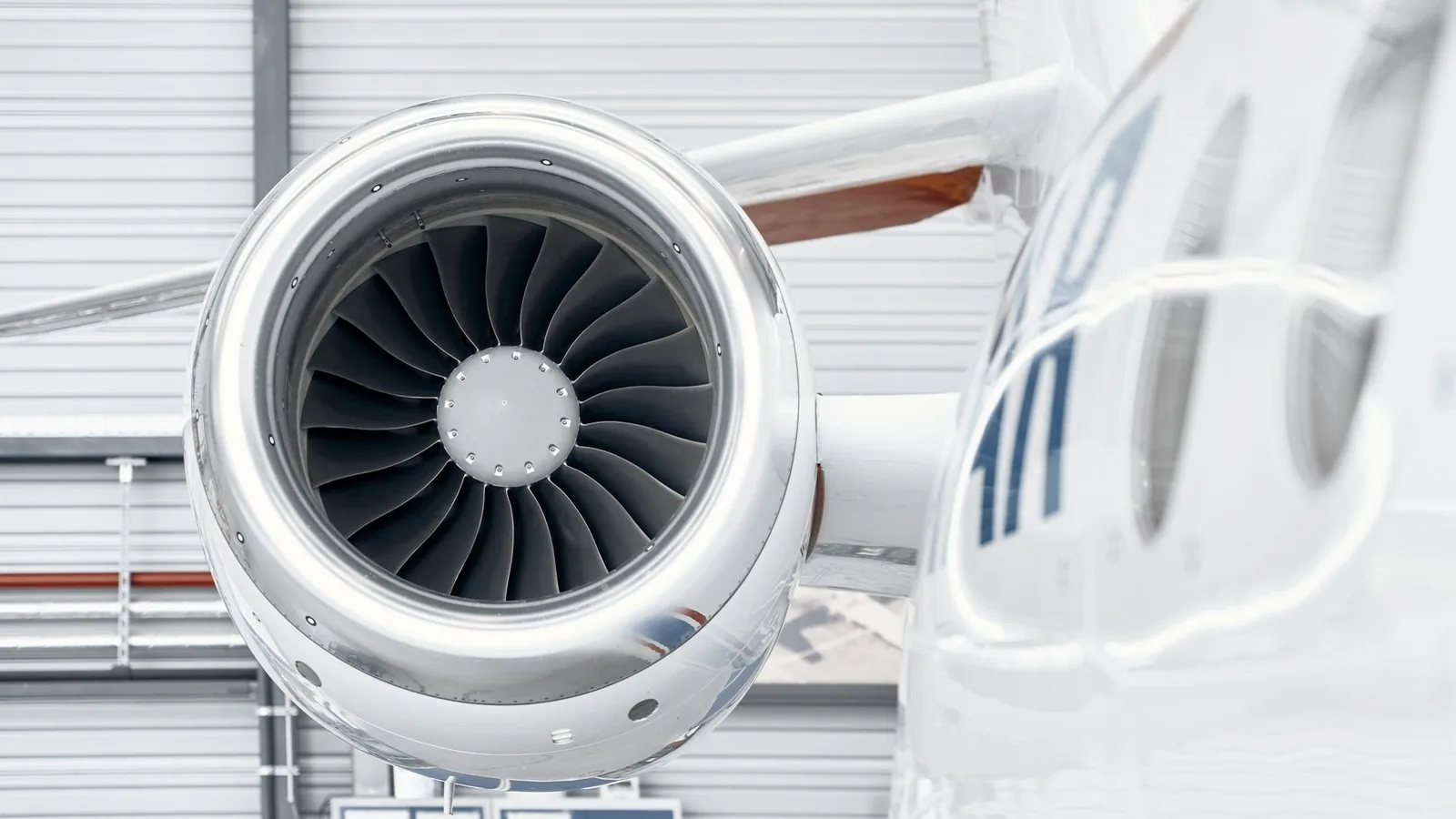

Letectví
Standardní nástroj pro zkoušky materiálů, prototypů i stability leteckých součástí a konstrukcí.

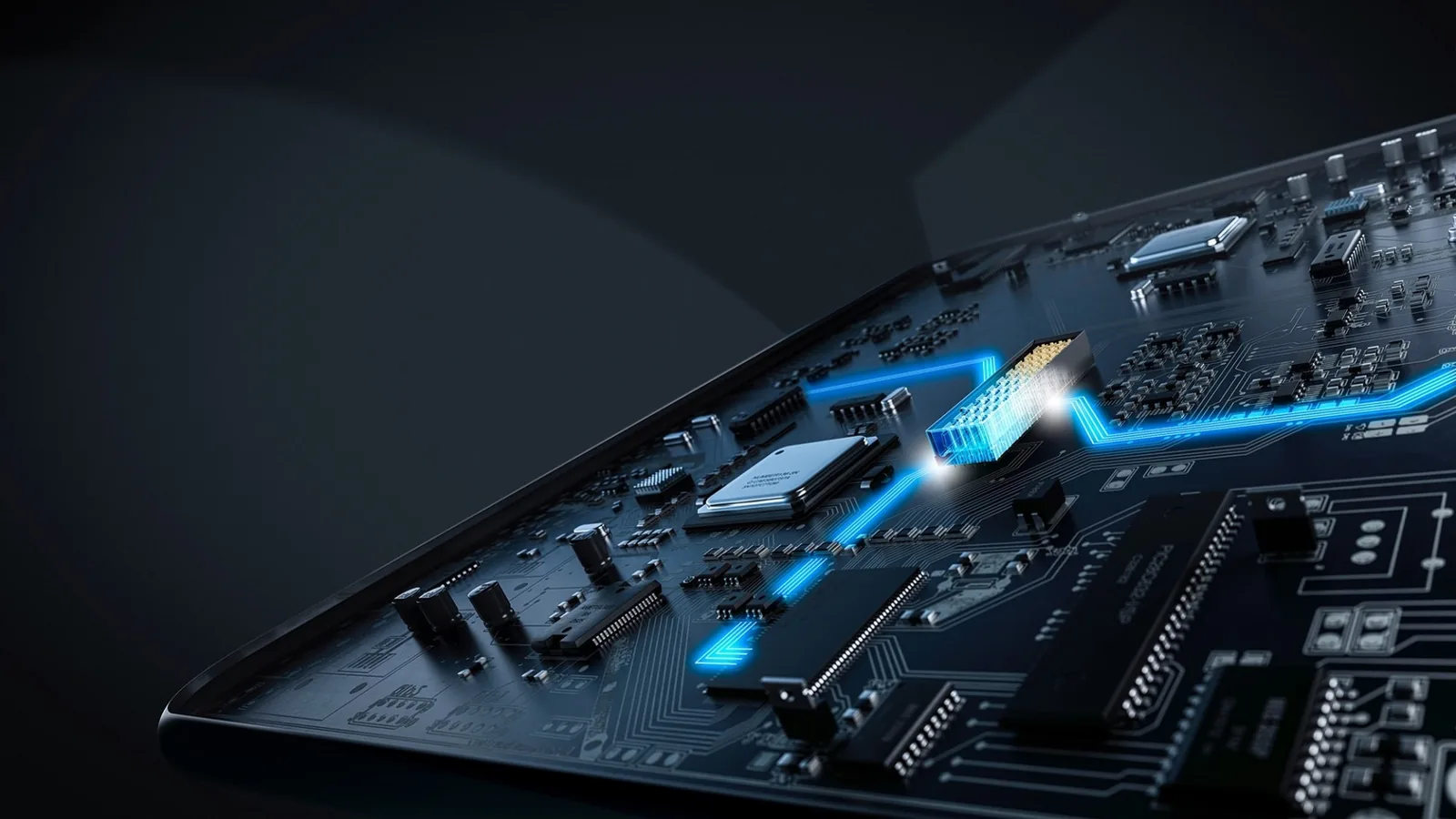

Elektronika
Rychlejší vývoj a lepší pochopení toho, jak se desky, pouzdra a spoje deformují teplem i mechanicky.

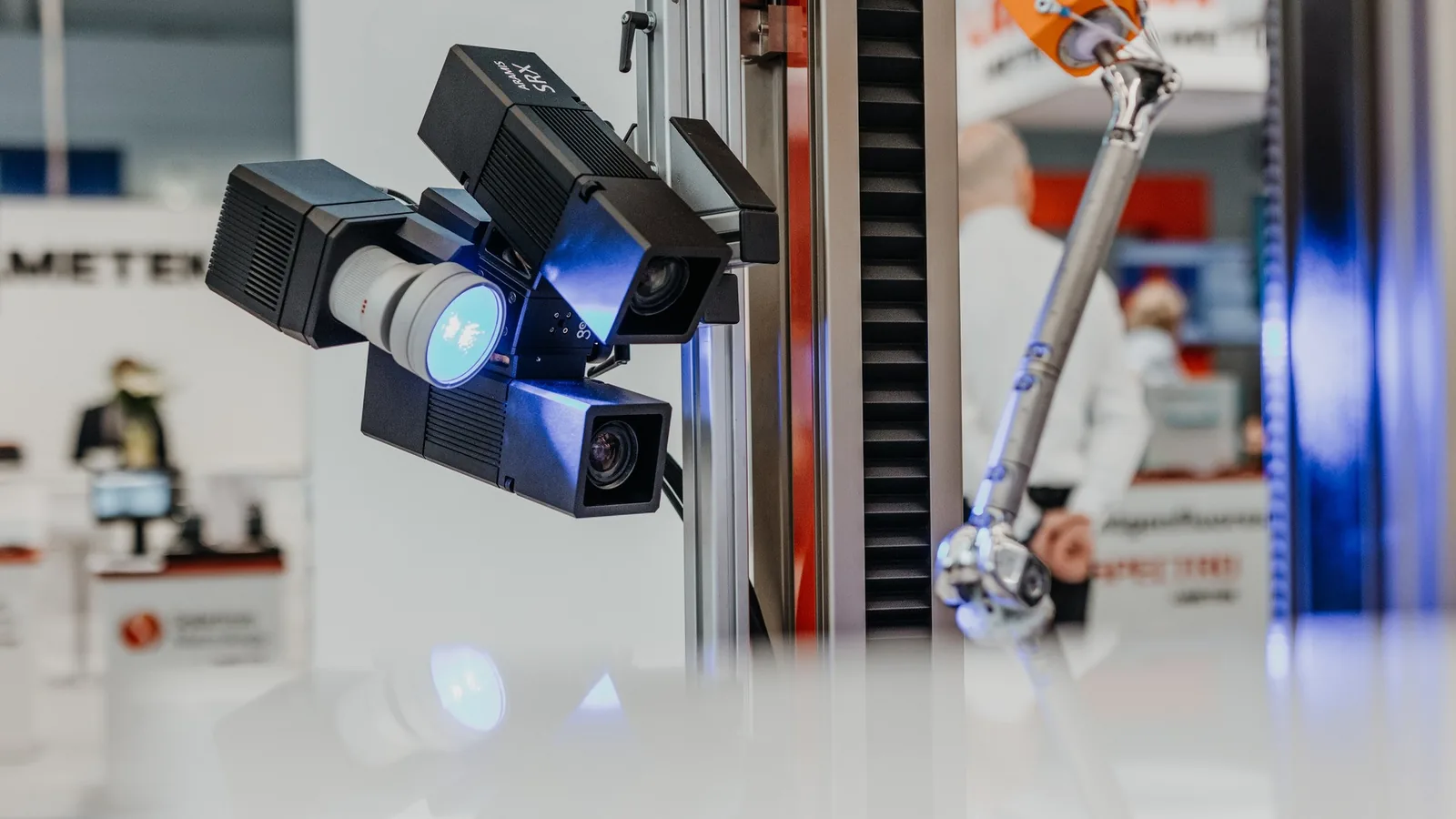

Zdravotnická technika
Výzkum nových materiálů, vývoj ortopedických implantátů a sportovních pomůcek.
Energetika
Deformace a posunutí zařízení pro jejich optimalizaci a bezpečný provoz – třeba kmitání listů větrných turbín.
Stavebnictví
Zkoušky nosníků, spojů a stavebních prvků ve skutečné velikosti – rychleji a levněji než s klasickými snímači.
Chcete ARAMIS vyzkoušet?
Kontaktujte nás pro nezávaznou ukázku – u vás nebo online. Poradíme s volbou varianty, měřicího objemu i s přípravou zkoušky.
