Od mračna bodů k plnohodnotné dokumentaci: Jak vytvořit přesný CAD model ze skenu
Když se na stole v konstrukci objeví oběžné kolo čerpadla, těleso armatury nebo třicet let stará převodovka bez jediného výkresu, pro většinu inženýrů to znamená týdny ručního rozměřování s nejistým výsledkem. Součást je opotřebovaná, tvarově složitá a zařízení v provozu nepočká. V takových chvílích nastupuje reverzní inženýrství, jehož cílem je převést reálný fyzický díl do podoby přesného, plně editovatelného CAD modelu.

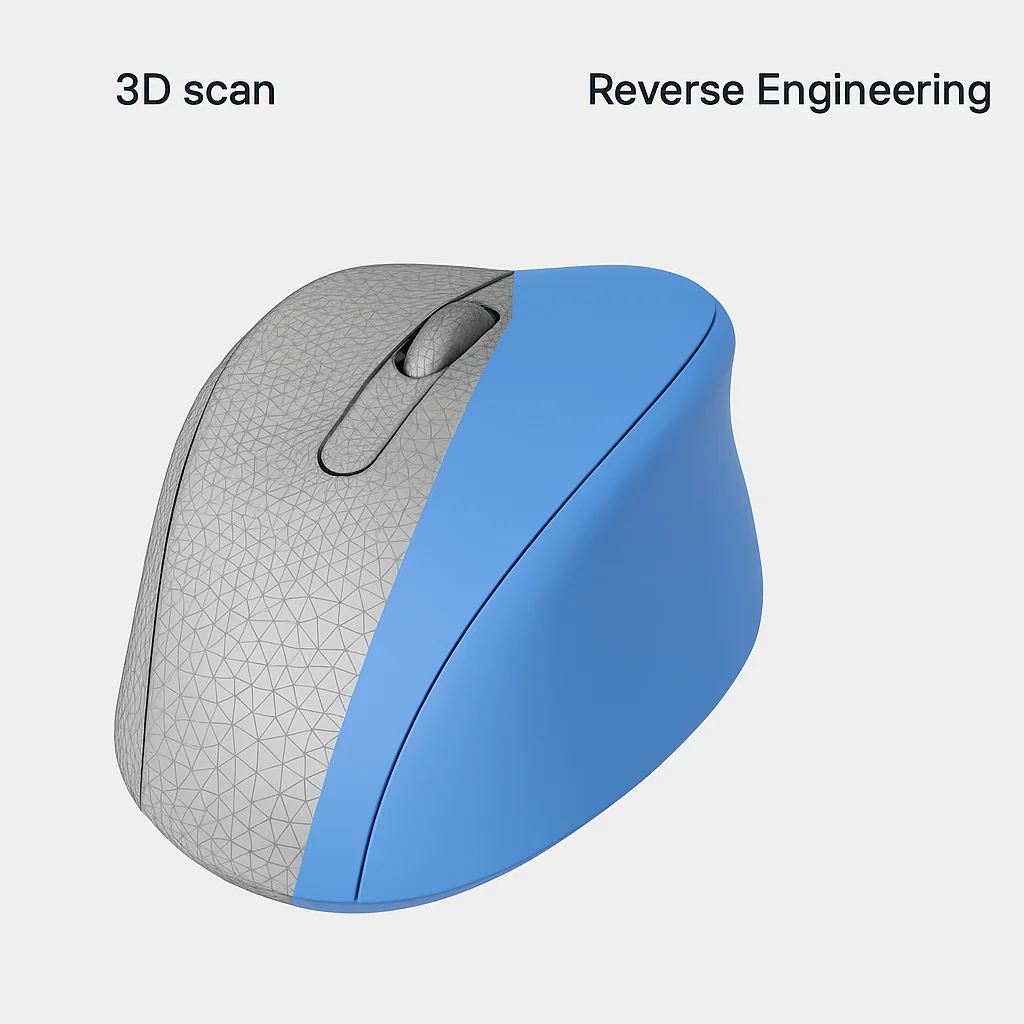

Samotný 3D skener ale parametrický model nevytvoří. Výstupem skenování je polygonální síť – tisíce až miliony trojúhelníků, které sice věrně popisují aktuální stav povrchu, ale pro výrobu nového kusu na CNC jsou nepoužitelné. Podívejme se, jak vypadá profesionální postup rekonstrukce geometrie od prvního snímku až po finální výkres.
Digitalizace dílů jako spolehlivý základ
Všechno začíná na dílně nebo v provozu. Abychom získali data, na kterých lze stavět, je klíčová správně provedená digitalizace dílu. U velkých nebo tvarově složitých komponent z těžkého strojírenství se neobejdeme bez optických skenerů.
Při skenování opotřebených zařízení si musíme uvědomit jednu věc: skener nekompromisně nasnímá součást přesně tak, jak leží na stole – včetně vymačkaných drážek, kavitace, koroze nebo deformací způsobených namáháním. Úkolem konstruktéra není tento poškozený stav překreslit, ale pochopit konstrukční záměr původního autora.
Cesta k modelu: parametrika vs. volné plochy

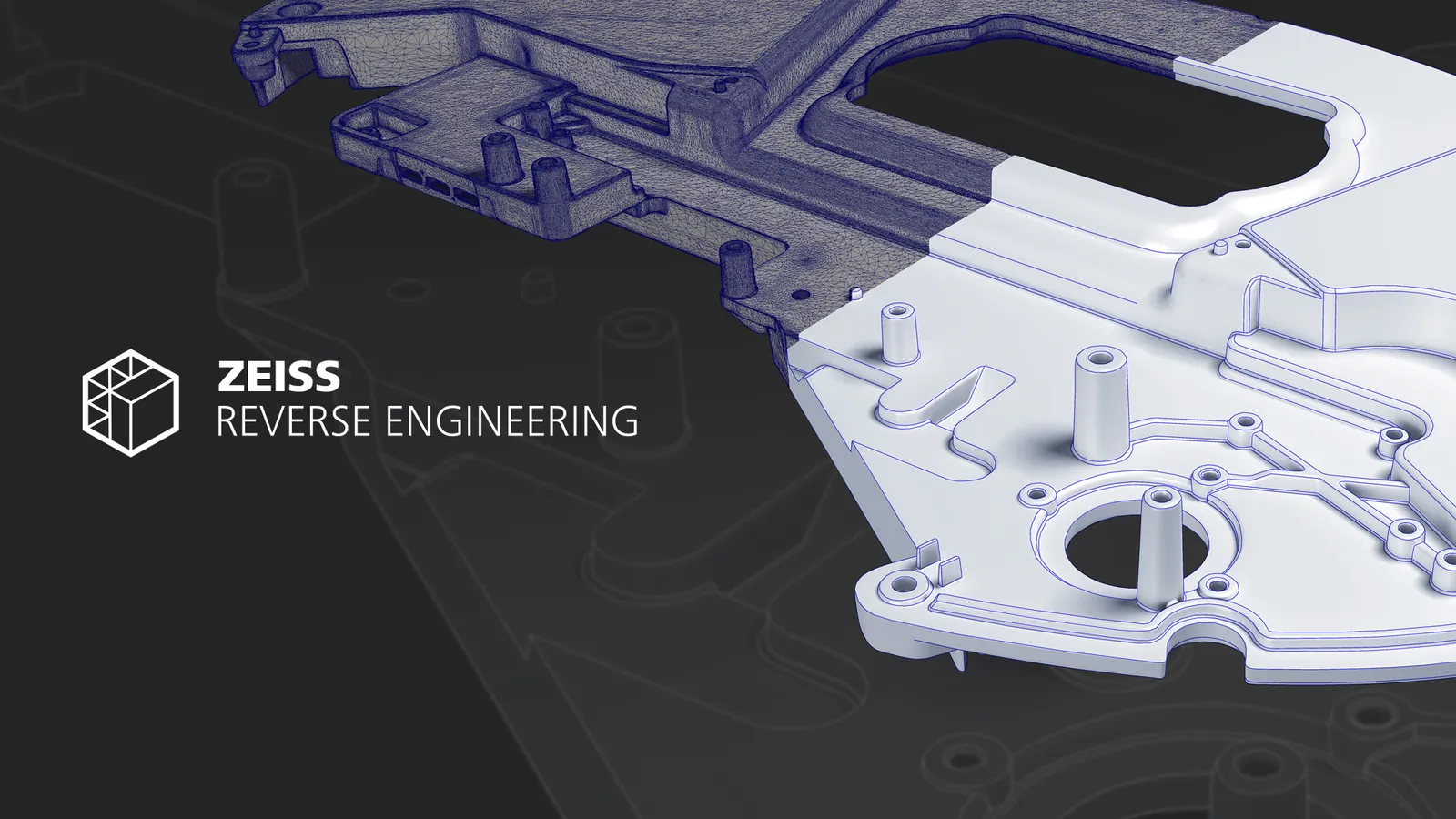

Mračnem bodů a polygonální sítí (STL) to teprve začíná. Následuje fáze, kde se nad polygonální sítí modeluje čistá geometrie. Volí se jeden ze dvou základních přístupů podle toho, o jaký typ komponenty jde:
- Parametrické modelování (strojní součásti): používá se u většiny průmyslových aplikací. Nad naskenovanou sítí prokládáme základní geometrická tělesa – válce, roviny, kužely a koule – a vytváříme klasický strom prvků (skica, vysunutí, rotace, zaoblení). Výsledkem je standardní parametrický CAD model (STEP) s přesnými rozměry a vazbami, který lze kdykoli upravit.
- Plošné modelování / organic surfacing (tvarové plochy): používá se u velmi složitých organických tvarů, jako jsou lopatky turbín, oběžná kola nebo litá tělesa. Síť se pokryje sítí B-Spline ploch. Tento přístup přesně kopíruje skenovaný povrch, ale model nemá klasický parametrický strom a jeho následná úprava v CADu je náročnější.
V praxi se u průmyslových zařízení nejčastěji využívá kombinovaný přístup. Základní skříň či těleso se proloží přesnými parametrickými prvky a funkčními dosedacími plochami, zatímco tvarově složité kanály nebo lopatky se do modelu přenesou pomocí plošného modelování.
Rekonstrukce geometrie: odstranění opotřebení a symetrie
Největší přidaná hodnota reverzního inženýrství spočívá v korekci vad. Pokud vytváříme CAD model ze skenu součásti, která běžela dvacet let v nepřetržitém provozu, rekonstrukce geometrie vyžaduje inženýrský přístup:
- Ustavení do souřadného systému: sken se musí nejprve správně vyrovnat podle funkčních ploch – například podle hlavní dosedací roviny a osy hřídele, nikoli podle vnějšího neobrobeného odlitku.
- Zaokrouhlování na nominální rozměry: pokud naměřený průměr hřídele ukazuje 119,93 mm, je zřejmé, že původní nominální rozměr byl 120,00 mm s příslušnou tolerancí pro uložení ložiska. Konstruktér tyto hodnoty v CADu „vyčistí".
- Rekonstrukce symetrie a polí: u dílů jako příruby s roztečnými otvory nebo oběžná kola se často skenuje celá součást, ale vymodeluje se pouze jeden sektor nebo lopatka. Ta se následně polem prvků rozmnoží kolem osy. Tím se eliminují lokální tvarové odchylky vzniklé opotřebením.
Kontrola přesnosti a výstup pro výrobu
Jakmile je CAD model hotový, neodesílá se hned do výroby. Posledním zásadním krokem je verifikace. V reverzním softwaru se nově vytvořený CAD model porovná s původní polygonální sítí ze skeneru pomocí barevné mapy odchylek.
Tato kontrola okamžitě odhalí, zda jsme se někde neodchýlili více, než dovoluje požadovaná tolerance. Zelené plochy potvrdí, že nový model přesně sedí na naskenovaná data, zatímco kontrolované odchylky na funkčních plochách ukážou záměrně přidané přídavky na obrábění nebo opravené deformace.
Výsledný parametrický CAD model ze skenu slouží jako plnohodnotná dokumentace. Lze z něj jedním kliknutím vygenerovat výkresovou dokumentaci, použít jej pro pevnostní či proudové analýzy (FEM/CFD), nebo jej rovnou předat do výroby pro přípravu CAM programů. Namísto improvizace na dílně tak získáte podklad, který vrací starším zařízením jejich původní přesnost.
