Jak interpretovat barevné mapy odchylek při 3D skenování
Barevná mapa odchylek bývá to první, na co se lidé po porovnání naskenovaných dat s CAD modelem podívají. A právě tady vznikají první špatné závěry. Je důležité mít mapu správně nastavenou, aby interpretace nebyla zavádějící.
1. Zkontrolujte rozsah barev

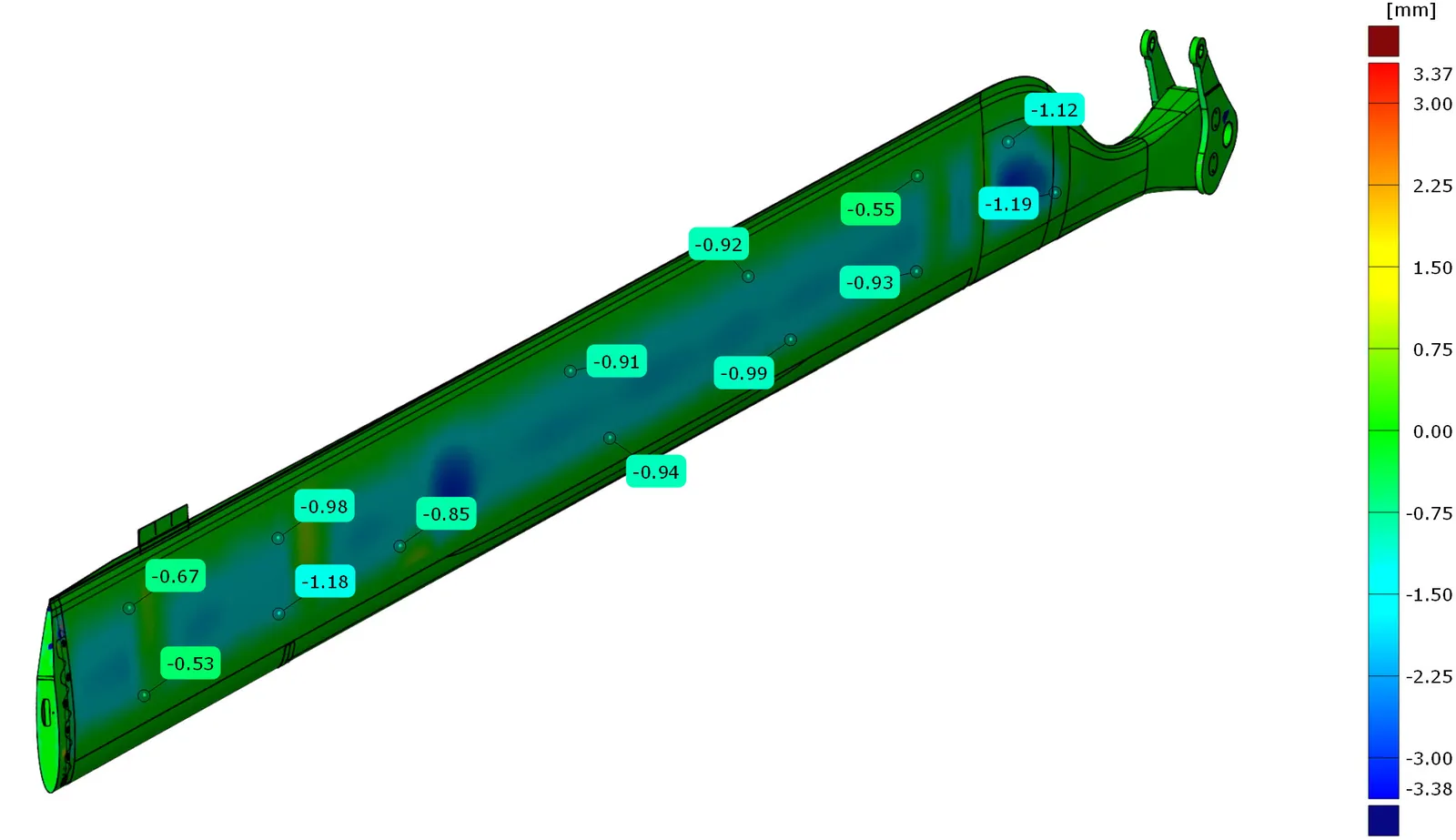

Na kritická místa vždy umístěte praporky s přesnou číselnou hodnotou.
V první řadě je nutné nastavit barevnou mapu podle tolerancí. Jinak může dojít k mylné interpretaci, že díl je mimo toleranci, přestože je jen špatně nastavený rozsah barev.
Na co si dávat pozor:
- nastavit rozsahy podle tolerancí dílu,
- ideálně symetricky kolem nuly,
- nepoužívat automatické nastavení bez další kontroly,
- vždy kontrolovat číselné hodnoty, ne jen barvy.

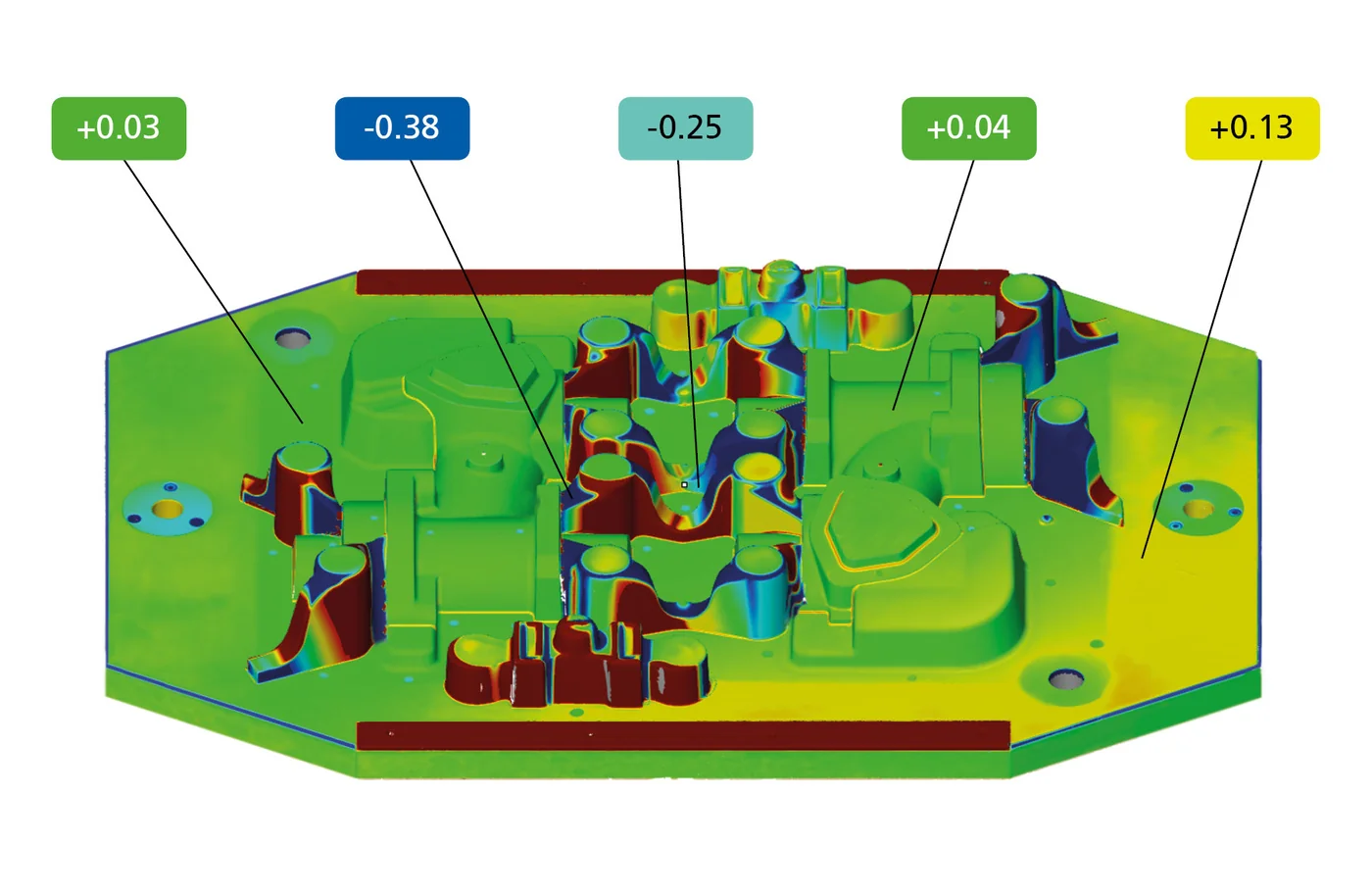

Pro kontrolu si na kritická místa, popřípadě na celou barevnou mapu, dávejte praporky s přesnou hodnotou v daném bodě.
2. Pozor na zarovnání dílu
Zarovnání naskenovaného dílu s CAD modelem je pro správnou interpretaci barevné mapy klíčové. Při ustavení je nutné dávat pozor na plochy, za které je díl vyrovnaný.
Je důležité kontrolovat, jestli:
- nemám špatně zvolené RPS body,
- plochy, za které vyrovnávám, nejsou příliš deformované,
- je automatický best-fit na celý díl vůbec správný.
Ustavení dílu je vždy nutné zkontrolovat dřív, než začneme interpretovat barevnou mapu.
3. Sledujte vzory, ne jednotlivé body
Jednotlivé osamocené červené body většinou neznamenají problém. Často jde o otřep, nečistotu, šum nebo chybu skenování. Danou oblast je vždy nezbytné detailně zkontrolovat.
Důležité jsou především:
- souvislé oblasti,
- systematické deformace,
- opakující se vzory.
4. Vězte, odkud jsou data
Na trhu je celá řada skenerů a každý má jiný měřicí objem, tedy i rozlišení a výslednou kvalitu naskenovaných dat. Pokud nemáte vlastní skener, je dobré si zkontrolovat hustotu bodů na naskenovaných datech.
Je důležité dávat pozor na:
- stíněná místa,
- ostré hrany,
- hluboké otvory.
Zde často bývají místa s nedostatkem dat a šumem – a právě tady vznikají nejčastěji falešné odchylky.
